下記以外のメーカー・サイズも取り扱い致します。メールまたはFAXにて問合せください。
|
エンジニア 精密圧着ペンチ PA-09●1.25mm、1.5mmピッチなどの極小コンタクトピンの高精度な圧着が可能です。 肉薄仕上げで極小ピンの圧着に最適。 |
| 品 番 | ダイス 幅(mm) |
ダイス 高(mm) |
ダイス 厚(mm) |
対応電線(参考) | 価格 | ||
| mmφ | mm2 | AWG(芯線) | |||||
| PA-09 | 1.0 | 0.50 | 1.7ｔ | 0.20～0.32 | 0.032～0.08 | ＃32～＃28 | |
| 1.4 | 0.55 | 032～0.51 | 0.08～0.2 | ＃28～＃24 | |||
| 1.6 | 0.8 | 2.0t | 0.51～0.64 | 0.2～0.33 | ＃24～＃22 | ||
| 1.9 | 0.9 | 0.51～0.81 | 0.2～0.52 | ＃24～＃20 | |||
|
エンジニア コードプライヤ写真はPA-01 特 徴 ●精密配線作業に必要な、種々の機能をコンパクトにまとめた、多機能型圧着ペンチ。 |
| 品 番 | A | B | C | D | E | F | 価格 |
| 裸端子の圧着 | 絶縁端子の圧着 | 接続端子の 圧着 |
ワイヤー ストリップ |
小ネジの切断(ISO) | ワイヤーの切断 | ||
| PA-01 | 0.5 ～2.0 |
0.3 ～2.0 | 0.3 ～1.25 | 0.1 ～2.0 | M2 ～M5 | ○ | |
| PA-02 | 1.25 ～5.5 | 1.25 ～5.5 | － | 0.75 ～5.5 | M2 ～M5 | ○ | |
| PA-03 | － | － | 1.25 ～2.0 | 0.75 ～5.5 | M2 ～M5 | ○ | |
| PA-04 | 1.25 ～5.5 | － | － | 0.75 ～5.5 | M2 ～M5 | ○ |
|
エンジニア コードプライヤ PA-15オープンバレル端子の芯線部と被覆部を同時に圧着！！ ●端子の芯線部と被覆部を一回の動作で同時に圧着することが出来ます。
|
|
エンジニア コードプライヤオープンバレル端子の芯線部と被覆部を同時に圧着！！ PA-08のダイスAは被覆径（1.0～2.0㎜） PA-10のダイスA、Bは被覆径（2.0～3.0㎜）程度のコードに使用できます。
|
|
エンジニア コードプライヤ PA-16オープンバレル端子用
|
|
エビ圧着工具 ＡＫ15Ａ
ハンドル操作も断然軽い。成形確認機構が本体に内蔵され、えりもとスッキリ。 従来品と比べてハンドルが狭い。（開いた時には約20mm）だから端子の仮押えも片手でラクラク。
|
|
エビ圧着工具 ＡＫ1MＡ
軽量コンパクト設計で手にソフトにフィットするポケットサイズ。小柄なボディでパワフル圧着。 柄荷重が約50％軽減。(2mm2従来比) えりもとスッキリ。本体に内蔵された成形確認機構。
|
|
エビ圧着工具 ＡＫ19Ａ
ハンドル操作も断然軽い。成形確認機構が本体に内蔵され、えりもとスッキリ。 従来品と比べてハンドルが狭い。だから端子の仮押えも片手でラクラク。
|
|

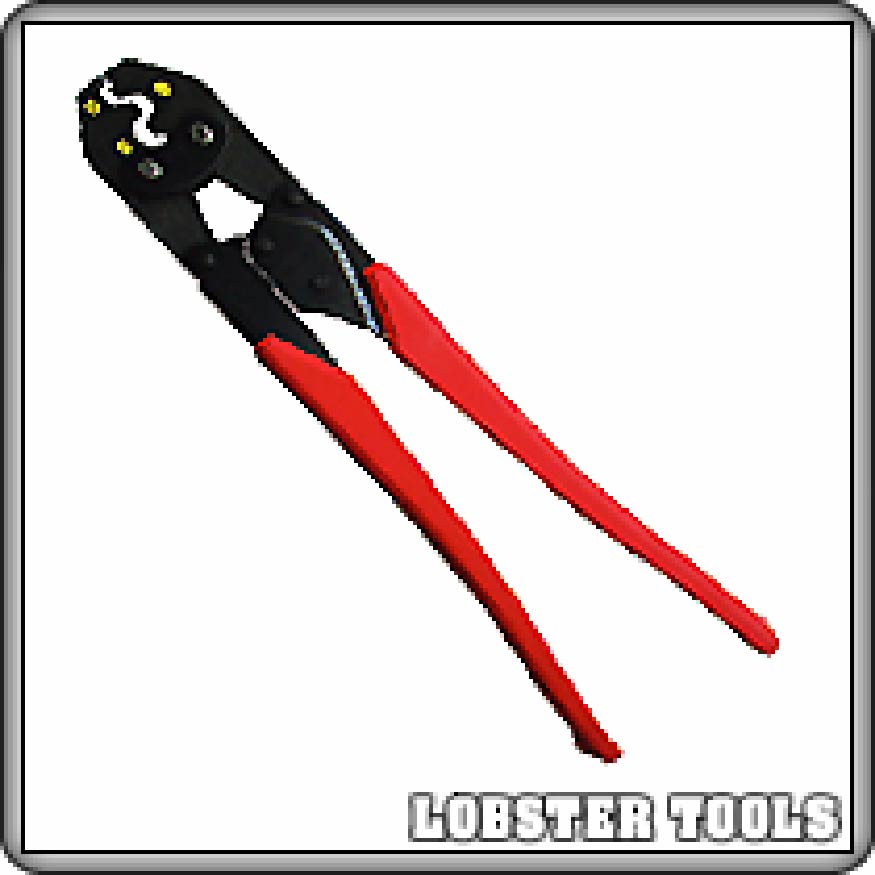

エビ圧着工具 ＡＫ38Ａ
ハンドル操作も断然軽い。成形確認機構が本体に内蔵され、えりもとスッキリ。 従来品と比べてハンドルが狭い。だから端子の仮押えも片手でラクラク。
|
|
エビ圧着工具 ＡＫ60
ロータリー型雌ダイスを回すだけで、各サイズを簡単圧着。 作業者の力に合わせて圧着できる簡単操作の調整ダイヤル付き。
|
|
エビ圧着工具 ＡＫ100
ロータリー型雌ダイスを回すだけで、各サイズを簡単圧着。 作業者の力に合わせて圧着できる簡単操作の調整ダイヤル付き。
|
|
エビ手動油圧式圧着工具 ＡＫH60N
全長360mm、重量2kgの軽量・コンパクトタイプ。 補助レバーがついて、端子の保持は片手でラクラクスピード操作。 60mm2までスピード圧着。
|
|
エビ手動油圧式圧着工具 ＡＫH150S
早送り機構付。戻りスピードわずか3秒。 1～2回のハンドル操作ですばやく端子を仮押さえし、4～5回のハンドル操作(14mm2)でスピード圧着。
|
|
エビミニ圧着工具 ＡＫ17ＭＡ
軽量コンパクト設計で手にソフトにフィットするポケットサイズ。小柄なボディでパワフル圧着。 持ち運び便利で小回り作業に最適。良く使われる接続端子サイズを最適に配列。 えりもとスッキリ。本体に内蔵された成形確認機構。
|
|
エビミニ圧着工具 ＡＫ17Ａ
重さわずか430g（従来品476g）、ハンドル操作も断然軽い。 従来品と比べて閉じた状態で約10mm、開いた時には約20mm柄幅が狭くなり、端子の仮押えも片手でラクラク。 本体に内蔵された成形確認機構で、えりもとスッキリ。最小の力で完全な圧着ができるように設計されています。 リングスリーブE（VAスリーブ）の圧着には必ず専用の本機をご使用下さい。
|
|
圧着工具ＡＫ112
赤と青のコンビネーションのグリップカラーで、絶縁被覆付圧着端子・圧着スリーブ用圧着工具です。
|
|
圧着工具ＡＫ113
青と黄のコンビネーションのグリップカラーで、絶縁被覆付圧着端子・圧着スリーブ用圧着工具です。
|
|
圧着工具ＡＫ25MA
軽量コンパクト設計で手にソフトにフィットするポケットサイズ。小柄なボディでパワフル圧着。 持ち運びに便利で小回り作業に最適。良く使われる接続端子サイズを最適に配列。 えりもとスッキリ。本体に内蔵された成形確認機構。
|
|
圧着工具ＡＫ25A
絶縁閉端子(CE型)のJIS規格の制定に対応し、JIS端子の通電性能が100％発揮できます。
|
|
圧着工具ＡＫ28
絶縁閉端子(CE型)のJIS規格の制定に対応し、JIS端子の通電性能が100％発揮できます。
|
|
電装圧着工具ＦＫ1自動車の整備に。電話・電信の配線に。工場のメンテナンスに。 オーディオ・テレビ・その他家電機器に。工作・各種ホビーに。 オープンバレル端子・裸圧着端子の圧着、ボルト・電線の切断、電線の被覆むきが、これ1丁でできます。
|
 |
電装圧着工具ＦＫ2自動車の整備に。電話・電信の配線に。工場のメンテナンスに。 オーディオ・テレビ・その他家電機器に。工作・各種ホビーに。 絶縁圧着端子、裸圧着端子・P.Bスリーブの圧着、ボルト・電線の切断、電線の被覆むきが、これ1丁でできます。
|
 |
電装圧着工具ＦＫ3自動車の整備に。電話・電信の配線に。工場のメンテナンスに。 オーディオ・テレビ・その他家電機器に。工作・各種ホビーに。 裸圧着端子・P.Bスリーブ、イグニッションターミナルの圧着、ボルト・電線の切断、電線の被覆むきが、これ1丁でできます。
|
 |
電装圧着工具ＦＫ4自動車の整備に。電話・電信の配線に。工場のメンテナンスに。 オーディオ・テレビ・その他家電機器に。工作・各種ホビーに。 裸圧着端子・P.Bスリーブ、イグニッションターミナルの圧着、ボルト・電線の切断、電線の被覆むきが、これ1丁でできます。
|
 |
電装圧着工具ＦＫ5自動車の整備に。電話・電信の配線に。工場のメンテナンスに。 オーディオ・テレビ・その他家電機器に。工作・各種ホビーに。 オープンバレル端子、イグニッションターミナルの圧着、ボルト・電線の切断、電線の被覆むきが、これ1丁でできます。
|
|
電装圧着工具ＦＫ6自動車の整備に。電話・電信の配線に。工場のメンテナンスに。 オーディオ・テレビ・その他家電機器に。工作・各種ホビーに。 絶縁圧着端子、オープンバレル端子の圧着、ボルト・電線の切断、電線の被覆むきが、これ1丁でできます。
|
|
エビ電装ターミナルキットＴ115使用頻度の高い差込端子を中心に圧着工具とターミナルをプラスティックケースにセットしました。
|
|
エンジニア 圧着端子セット
■PA-91セット内容
|
|||||||||||||||||||||||||||||||||
|
■PA-92セット内容
|
|||||||||||||||||||||||||||||||||
|
■PA-93セット内容
|
|||||||||||||||||||||||||||||||||
銅線用裸圧着端子・裸圧着スリーブ（P.B)用
銅線用裸圧着端子・裸圧着スリーブ（P.B)用
リングスリーブ用
絶縁被覆付圧着端子・圧着スリーブ用
絶縁被覆付閉端接続子用
